Формование цементных блоков: 5 критических параметров, определяющих прочность блока и качество поверхности

В производствецементные блокиПроцесс формования напрямую определяет прочность конечного продукта, точность размеров и внешний вид поверхности. Плохо спроектированная или изготовленная форма приведет к получению некачественных блоков даже из хорошего бетона. Вот 5 важнейших параметров , которые следует оценить при выборе формы для цементных блоков.

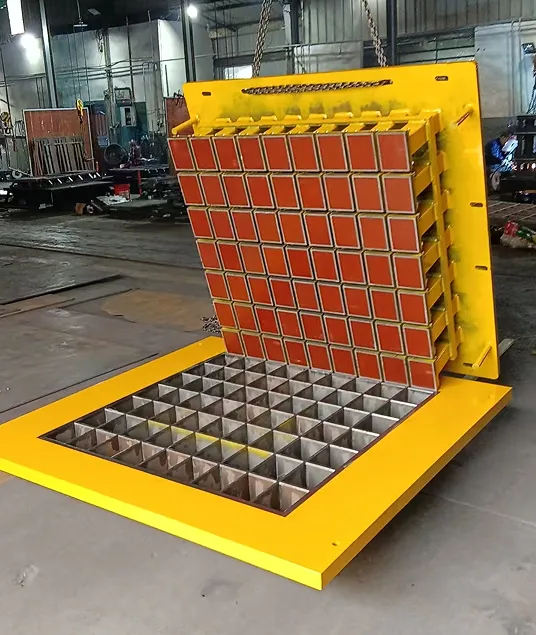

1. Марка стали и твердость

Форма напрямую противостоит истиранию бетона и высокочастотной вибрации. Мягкая сталь низкого качества приводит к быстрому износу полостей, что приводит к неравномерной толщине стенок и закругленным краям. Рекомендуемая практика: выбирайте термообработанную (закаленную и отпущенную) литейную сталь, например сталь 45# или инструментальную сталь, с достижением поверхностной твердости 50-55 HRC. Это обеспечивает стабильность размеров в течение сотен тысяч циклов.

2. Угол уклона

Угол уклона представляет собой небольшую конусность (обычно 1–3° с каждой стороны), прикладываемую к стенкам полости. Слишком маленький угол уклона: блоки залипают или скалываются по углам. Слишком большой угол уклона: стороны блока становятся непараллельными, что влияет на штабелирование. Профессиональные производители рассчитывают оптимальный угол, исходя из высоты блока, влажности бетона и качества поверхности. Некоторые поставщики (например, UNIK) с помощью обработки и полировки на станках с ЧПУ достигают угла уклона всего 0,5°, обеспечивая баланс между легким высвобождением и вертикальностью блока.

3. Обработка поверхности полости

Гладкая поверхность полости (Ra ≤ 0,8 мкм) значительно снижает трение между бетонными и стальными стенками. Это приводит к:

Снижение сопротивления извлечению из формы, уменьшение изгиба штифта сердечника

Плотная, гладкая поверхность без дополнительной обработки.

Увеличенные интервалы между очисткой пресс-формы, повышение производительности

4. Выравнивание сердечника и износостойкость

В пустотелых блоках пустоты образуют штифты сердечника. Распространенная проблема: несоосные штифты приводят к неравномерной толщине стенок, что ослабляет тонкие стенки. Решение: Обработайте на станке с ЧПУ полость и пластину фиксатора стержня вместе, выдерживая допуск на соосность ±0,05 мм. Стержни сердечника могут быть науглерожены или покрыты твердым хромом, чтобы противостоять коррозии и истиранию цементной пасты.

5. Конструкция вентиляции

При уплотнении из бетона должны выходить воздух и пары воды. Плохая вентиляция приводит к:

«Соты» или точечные отверстия на поверхности блока.

Местное всасывание во время извлечения из формы, вызывающее трещины. Профессиональный дизайн: микровентиляционные канавки (глубиной 0,2–0,5 мм), обработанные в верхней части полости или у основания штифта, или небольшие вентиляционные отверстия. Это значительно улучшает поверхностную плотность, особенно для бетона с нулевой осадкой.

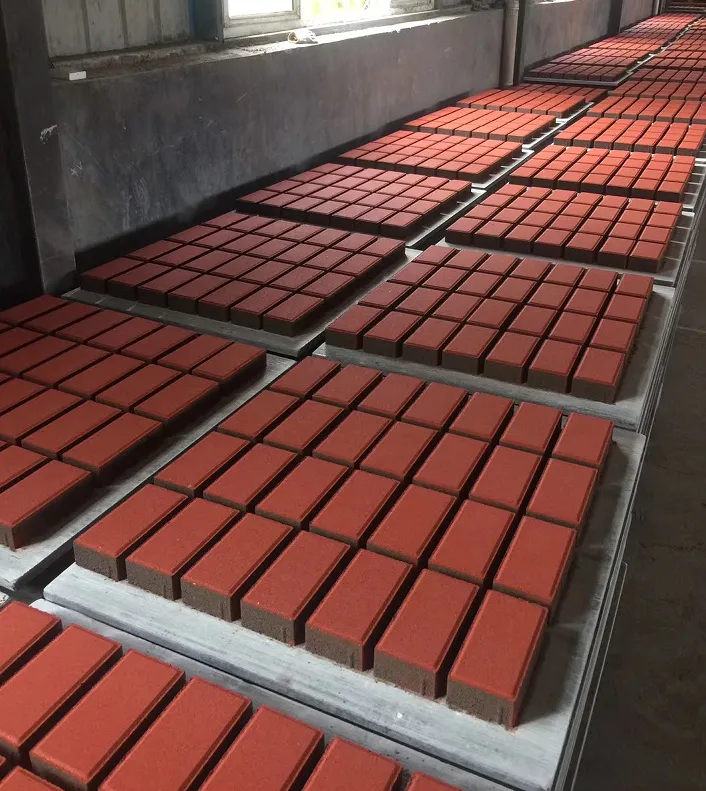

Резюме: При выборе формы дляцементные блоки, не смотрите только на цену. Запросите у своего поставщика конкретные данные о марке стали, твердости термообработки, угле уклона, шероховатости поверхности (значение Ra), допуске на выравнивание сердечника и методе вентиляции. Хорошо параметризованная пресс-форма требует более высоких первоначальных затрат, но она окупается в течение нескольких месяцев за счет уменьшения количества брака, продления срока службы пресс-формы и повышения качества блоков.
